Vanzin – Armazém 3

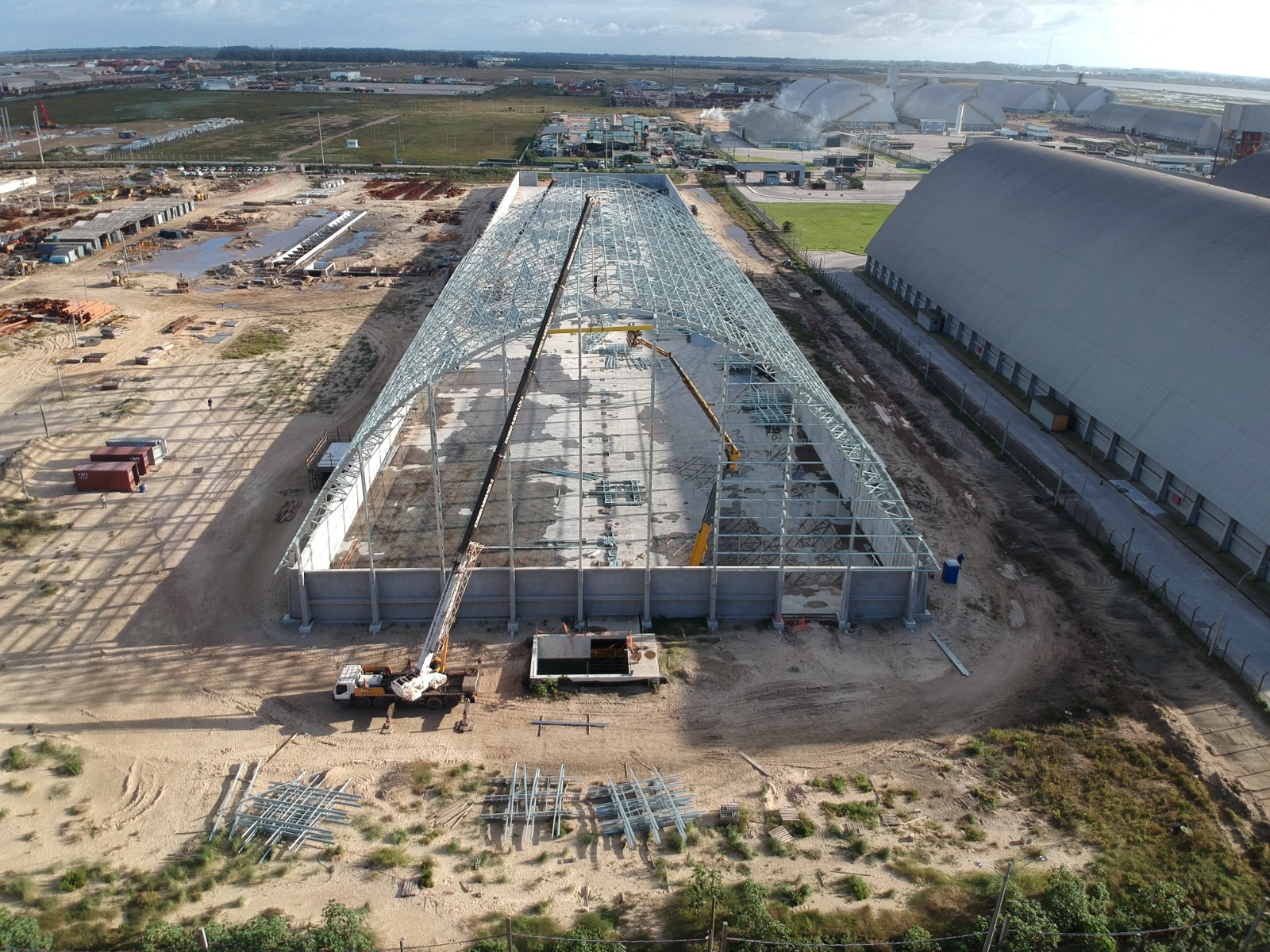

A Vanzin é um importante empreendimento do agronegócio que, com sua expertise no processo de exportação e importação de grãos, oferece serviços de excelência em despachos e operações portuárias no sul do Brasil. No seu mais recente investimento junto ao Porto de Rio Grande (RS), a empresa construiu o Armazém 3, um graneleiro com 294 metros de comprimento e 54 metros de largura, totalizando 15.876 m².
A Medabil foi responsável pelo projeto, fabricação e montagem deste empreendimento, que consumiu 735,5 toneladas de aço, distribuídas da seguinte forma:
· 521,3 toneladas de aço totalmente protegidas por galvanização a fogo, conforme requisitos da NBR 6323;
· 11,3 toneladas de aço pintados;
· 202,9 toneladas destinadas a telhas de cobertura e arremates, com acabamento zincalume.
Vale registrar que 71% da estrutura deste empreendimento recebeu a proteção por galvanização a fogo.
Estrutura Metálica

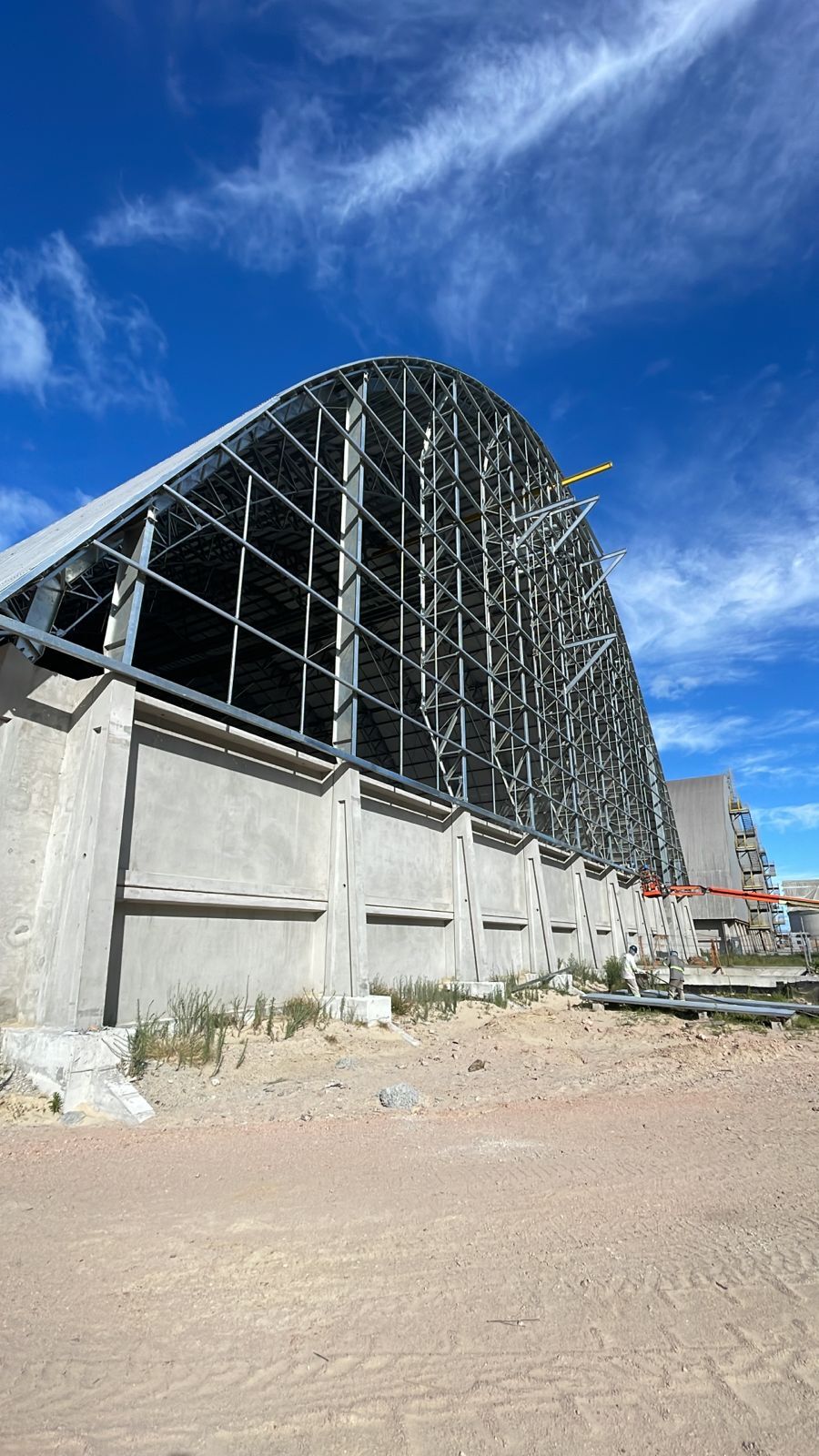

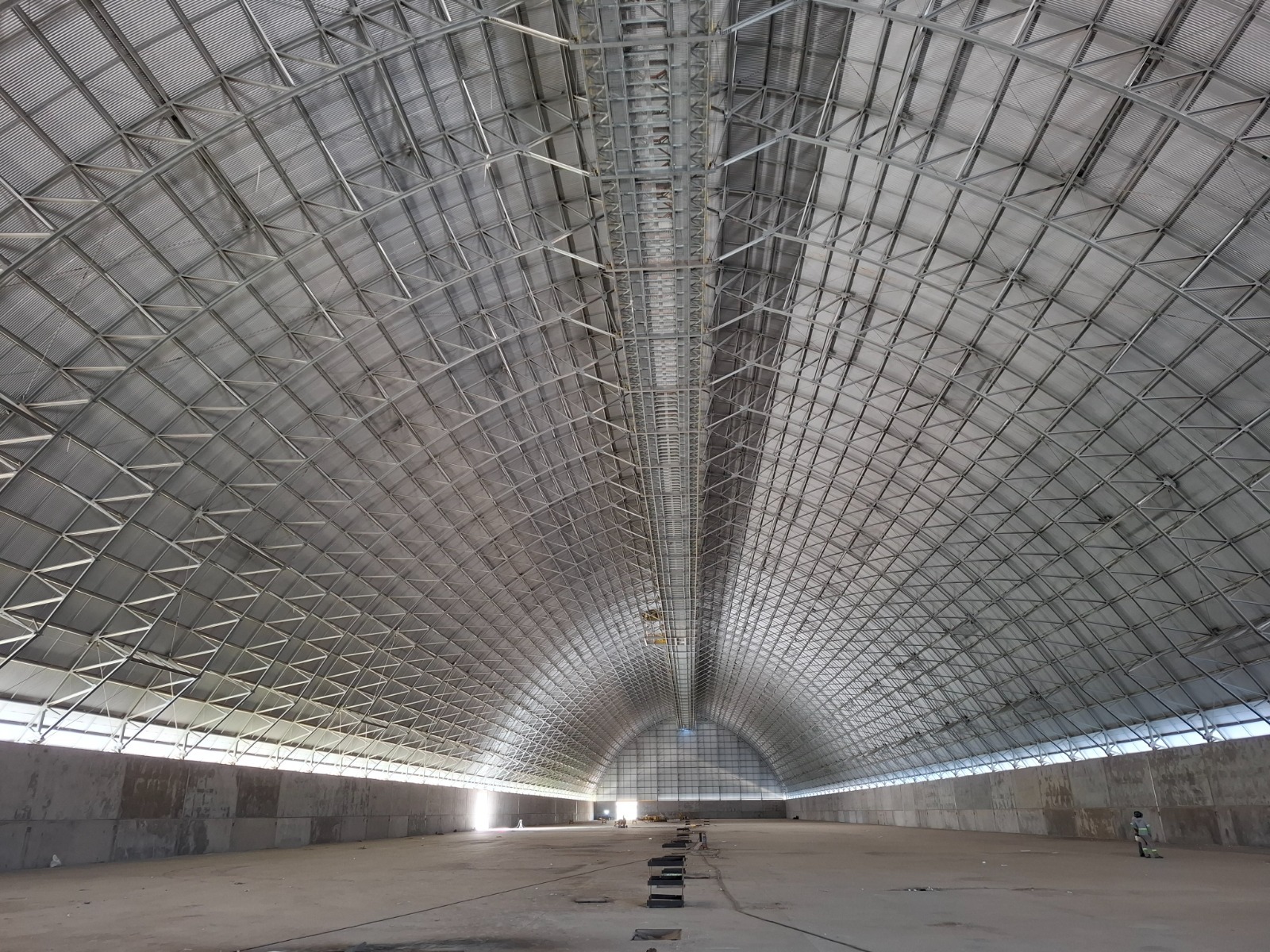

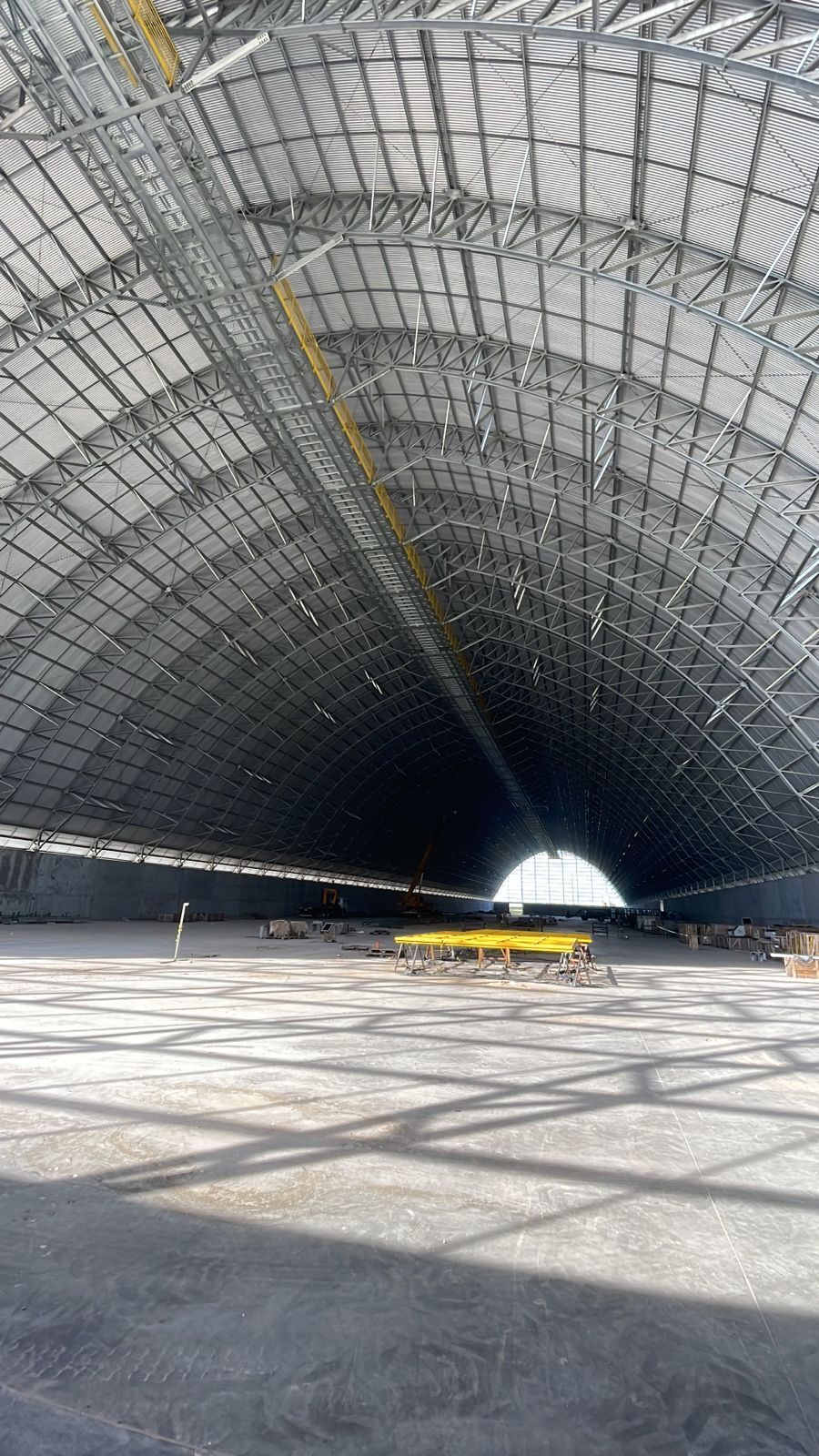

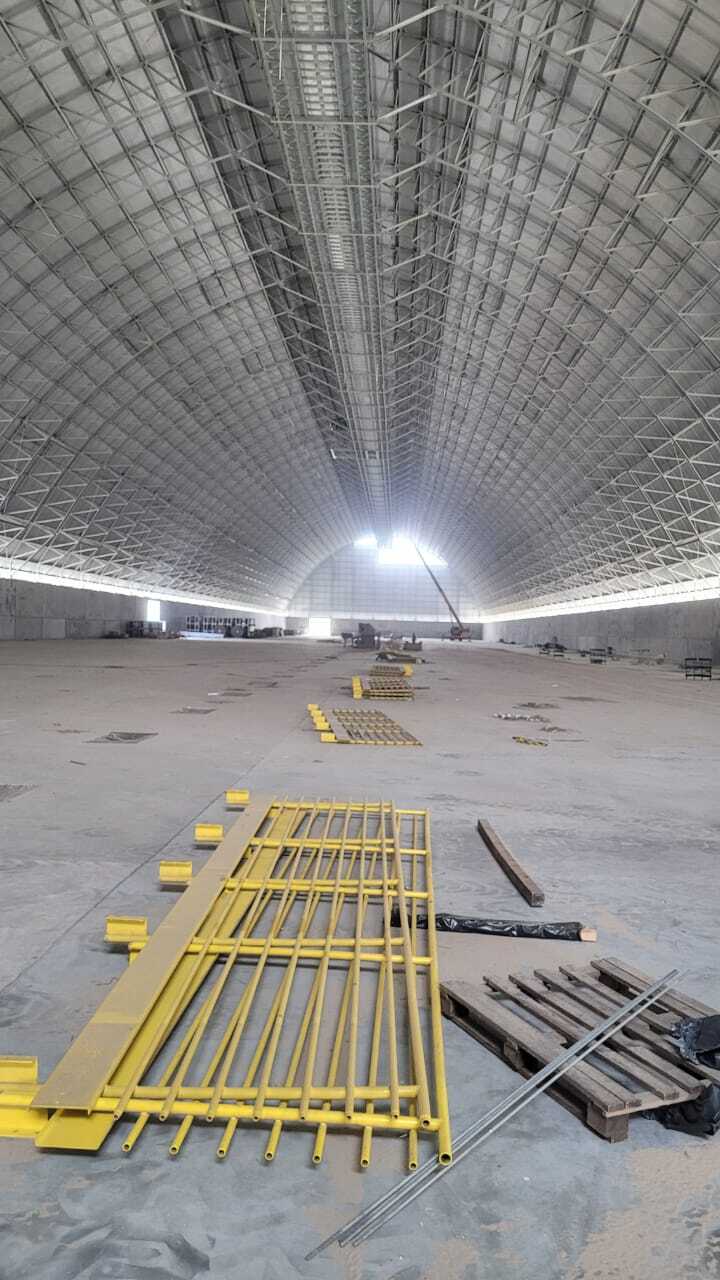

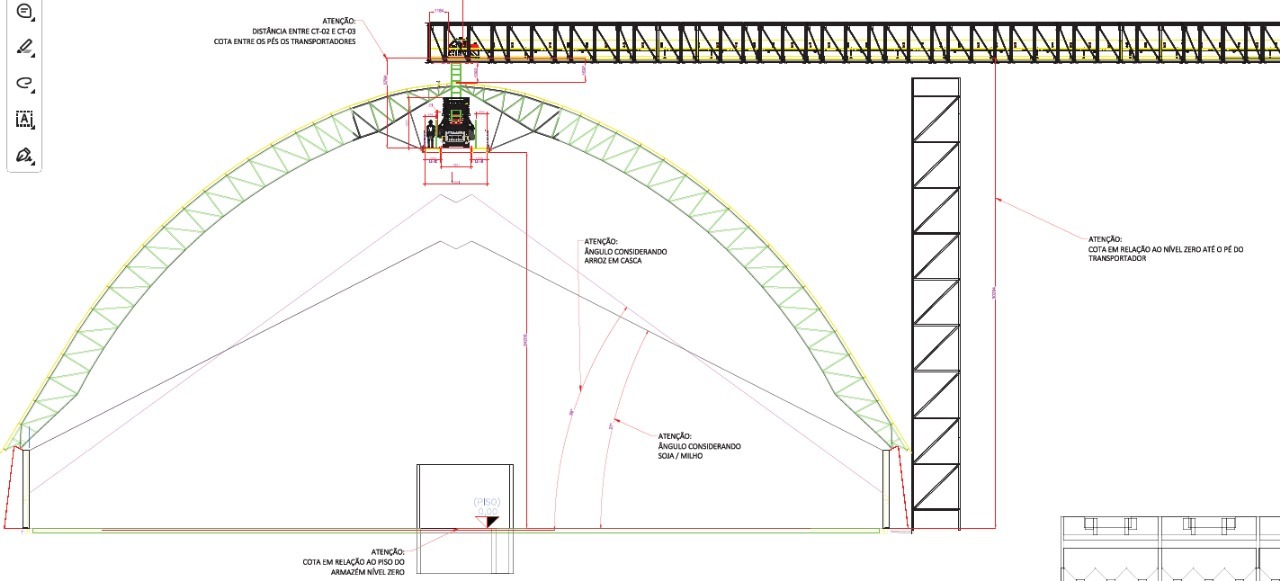

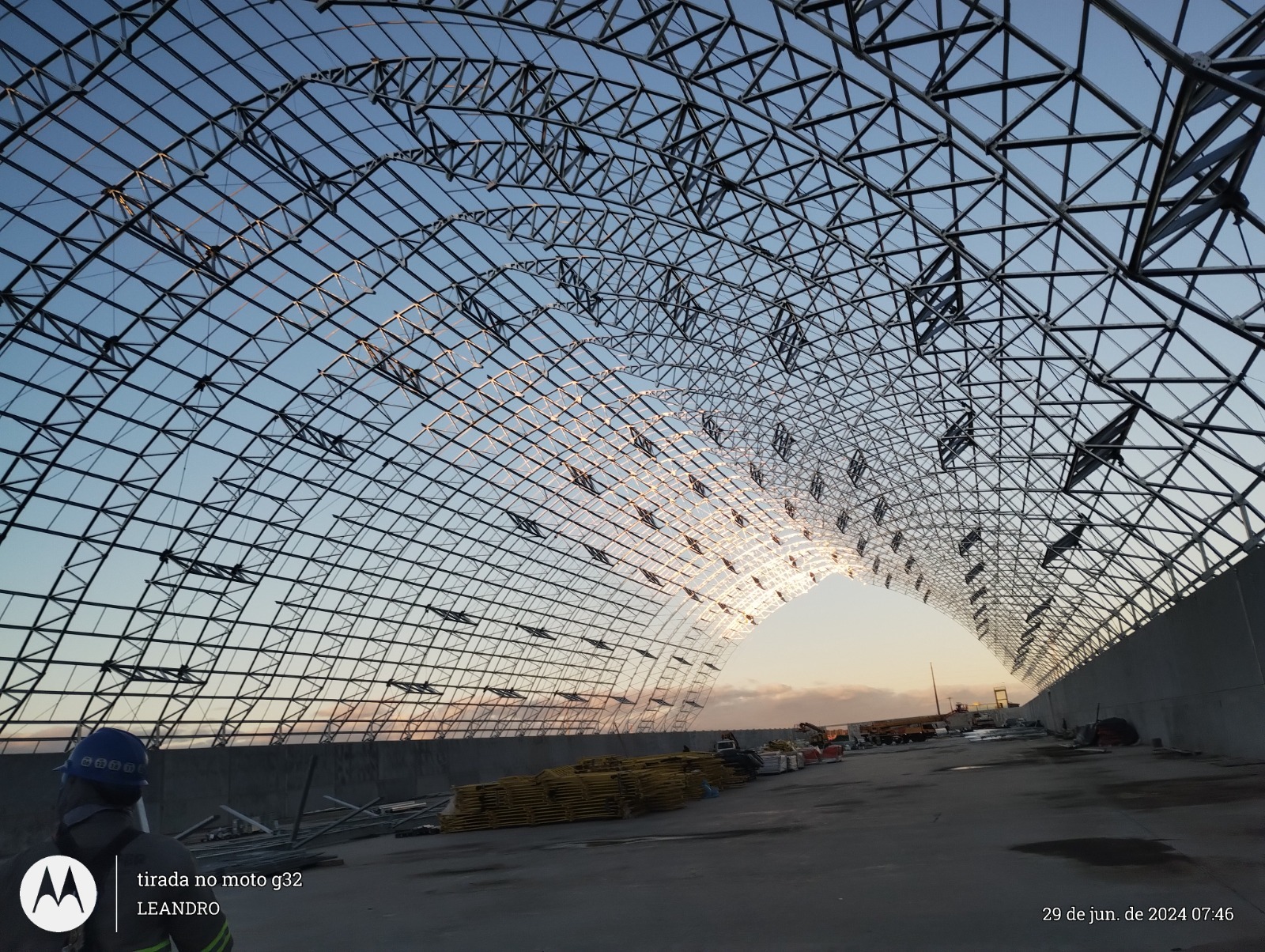

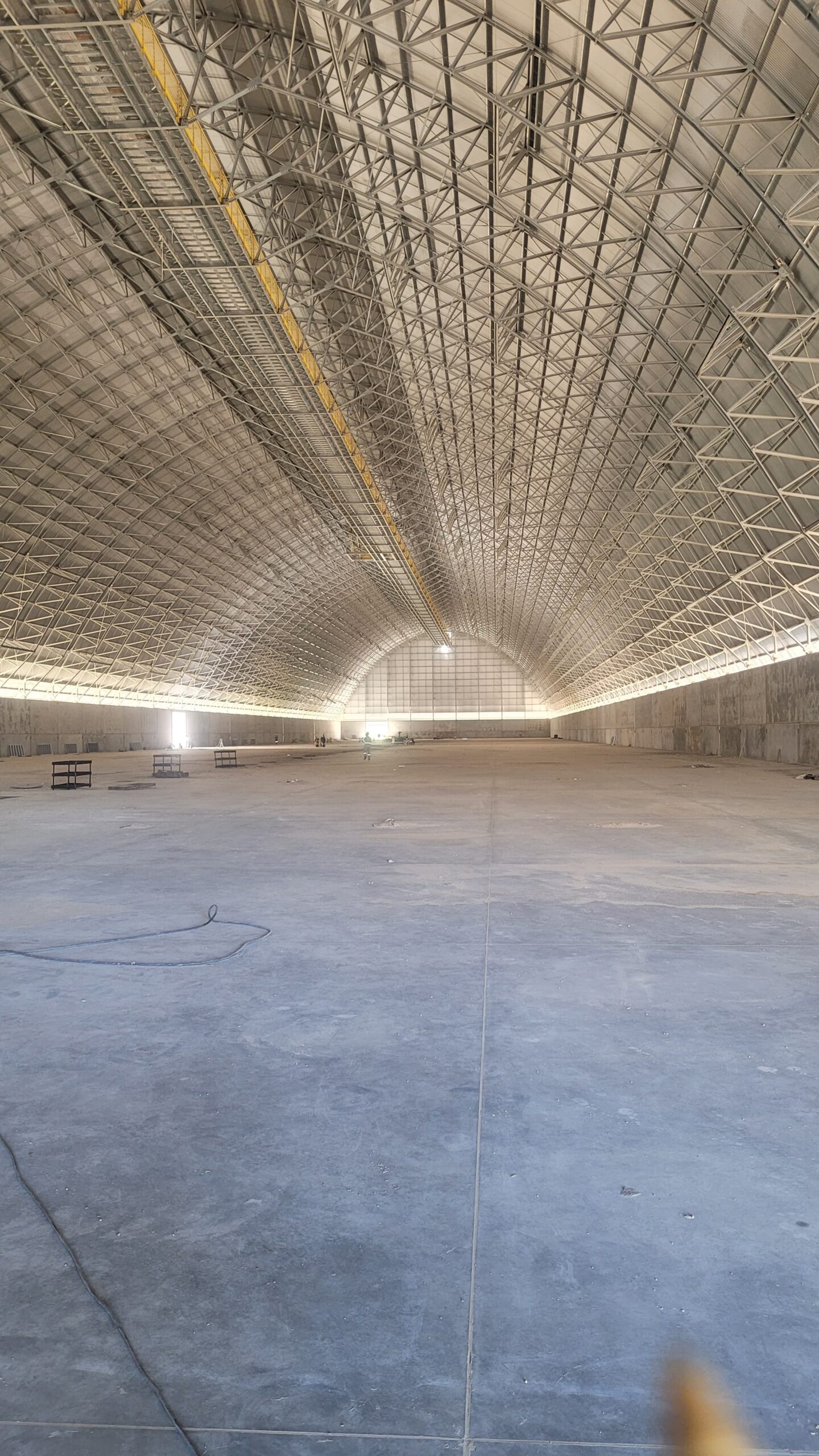

A estrutura principal é composta por treliças metálicas aparafusadas em obra, no formato de “bananas”, conformando a geometria oval do armazém. Esse sistema garante eficiência estrutural e estabilidade para suportar a armazenagem de arroz com casca — motivo pelo qual o armazém apresenta formato pontiagudo característico.

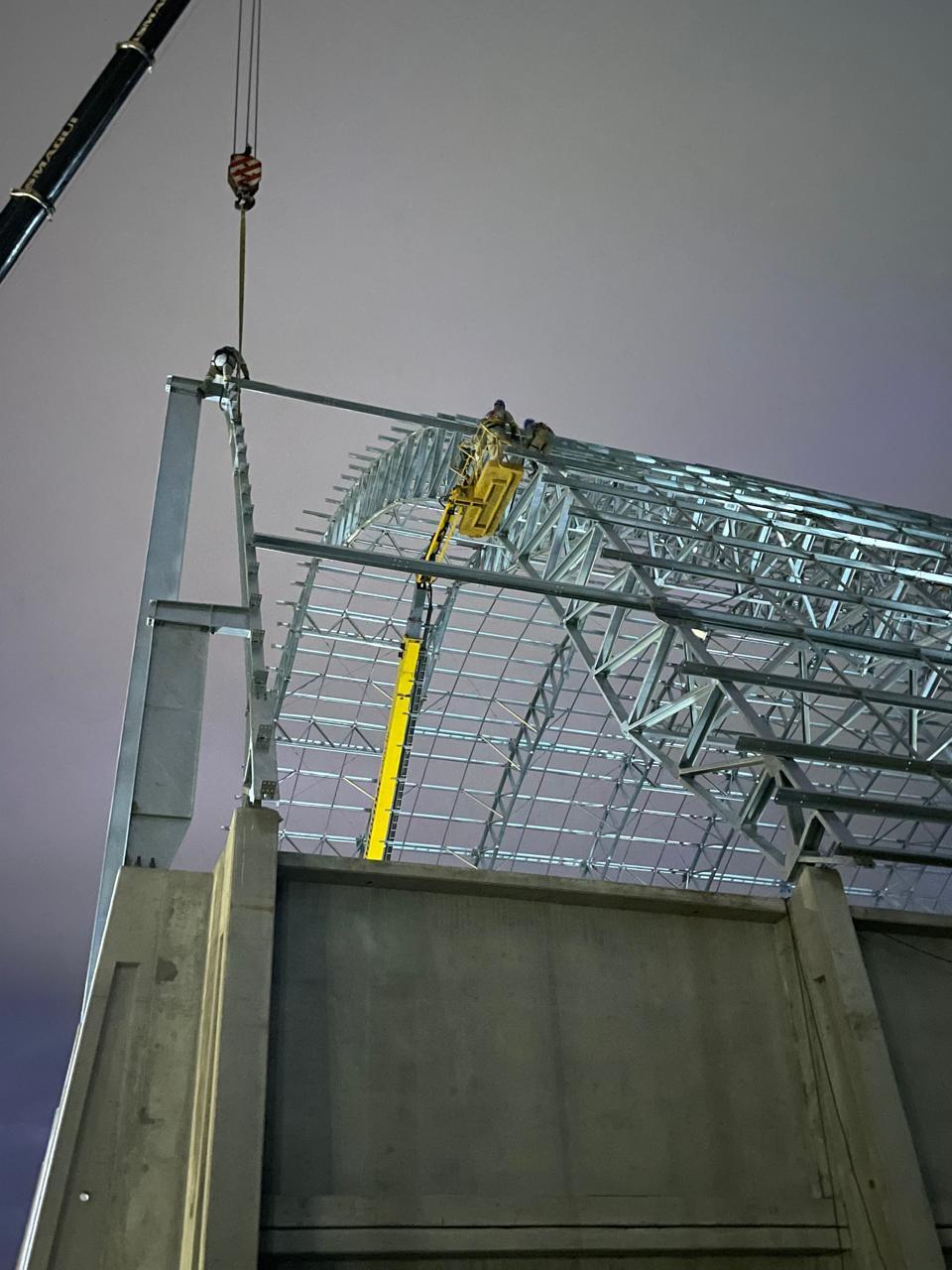

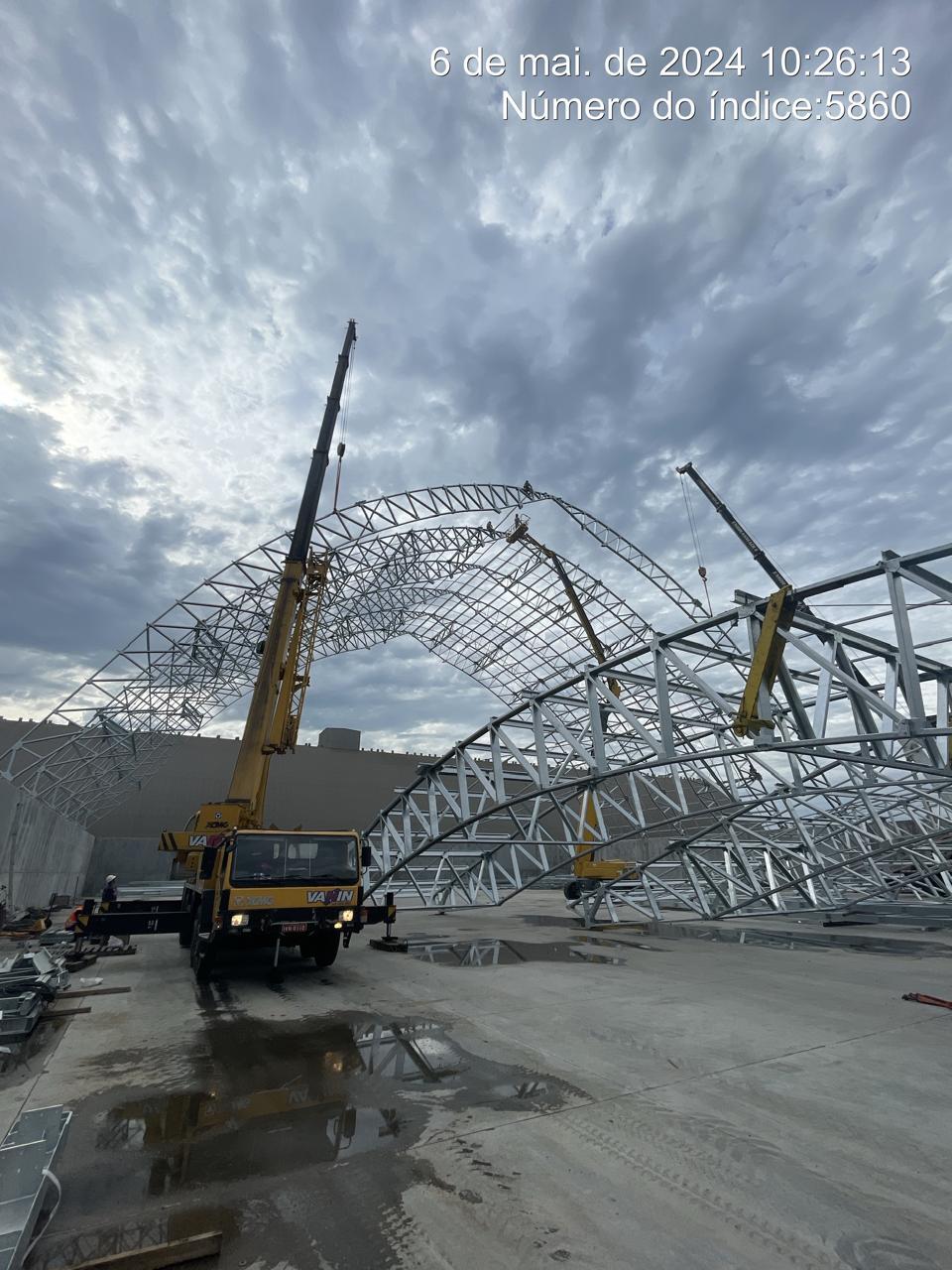

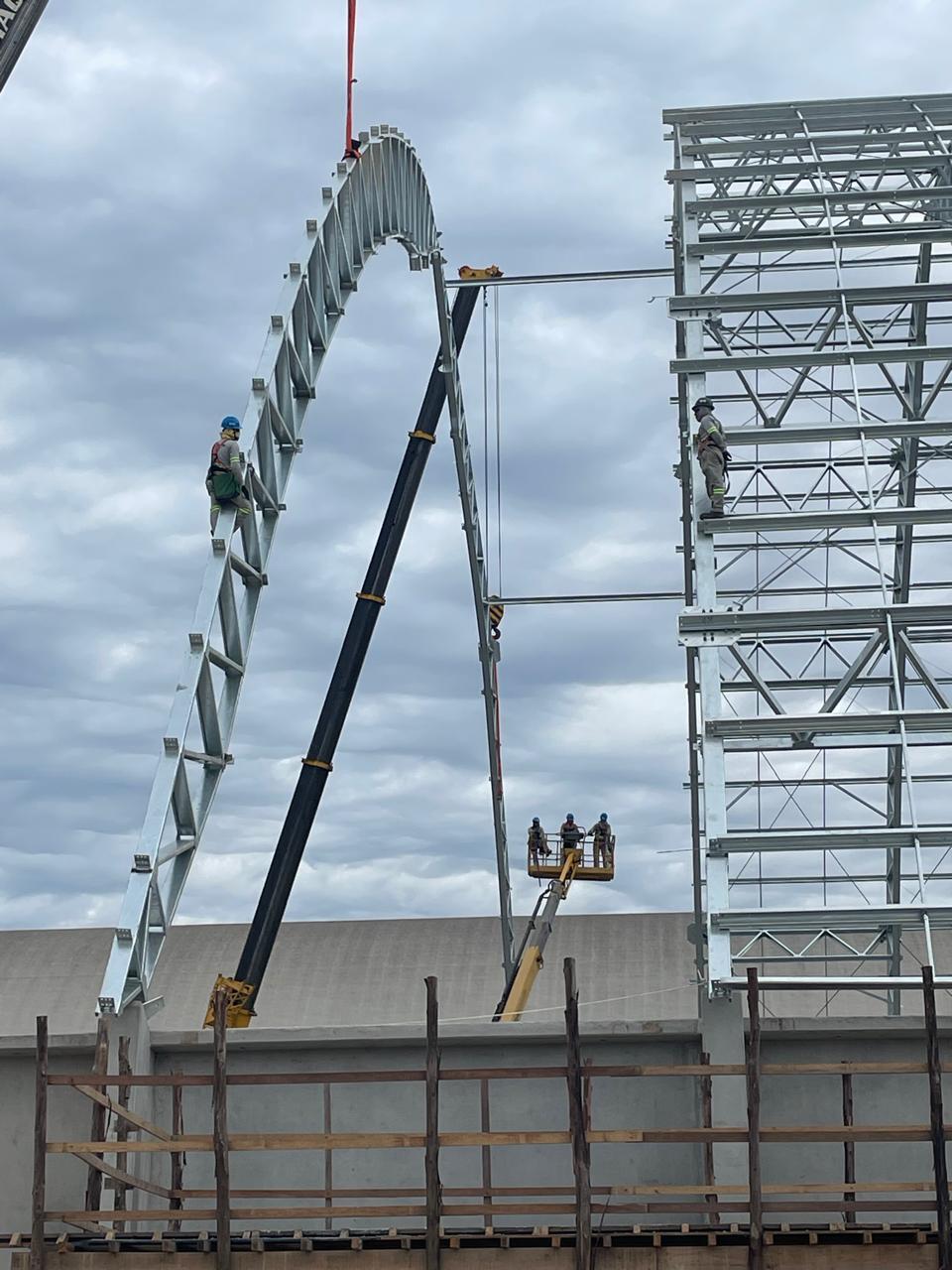

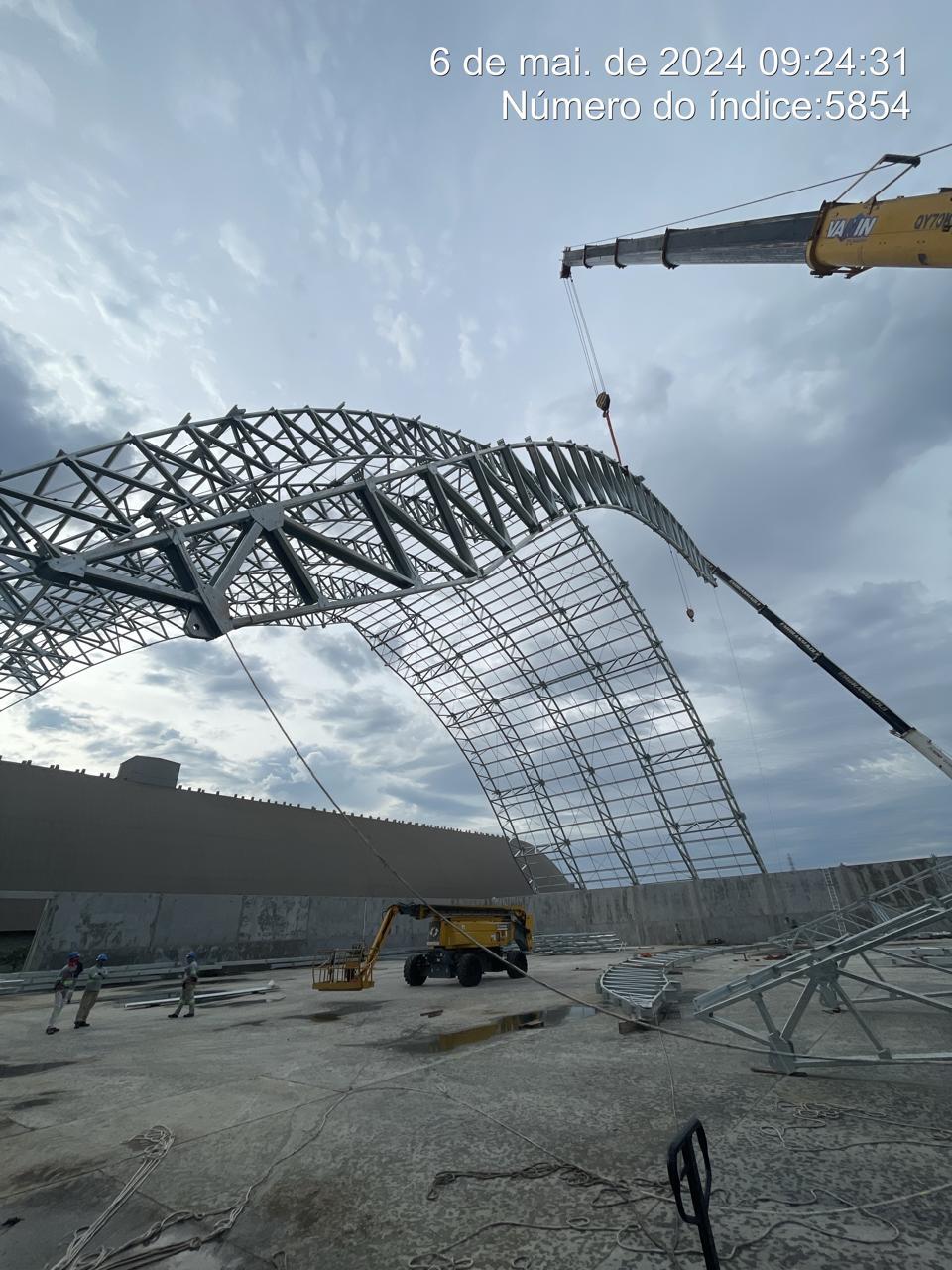

As treliças foram projetadas em perfis tipo “C” com chapas de conexão aparafusadas, possibilitando ajustes em obra. A montagem foi realizada por módulos içados, garantindo segurança e estabilidade durante todas as etapas de execução. As conexões principais foram feitas na cumeeira, por meio de pinos, bem como na interface da estrutura com a fundação (chumbação).

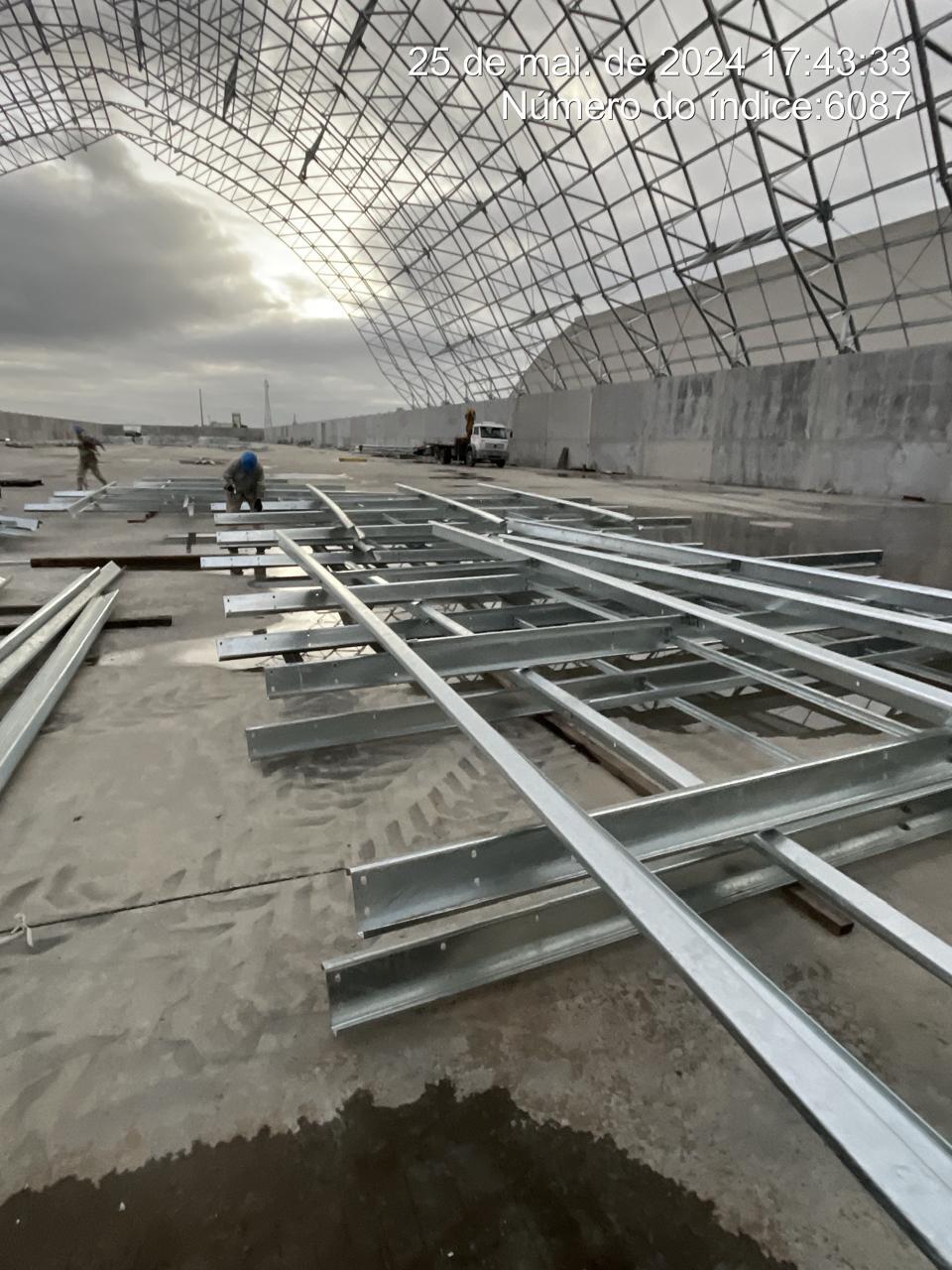

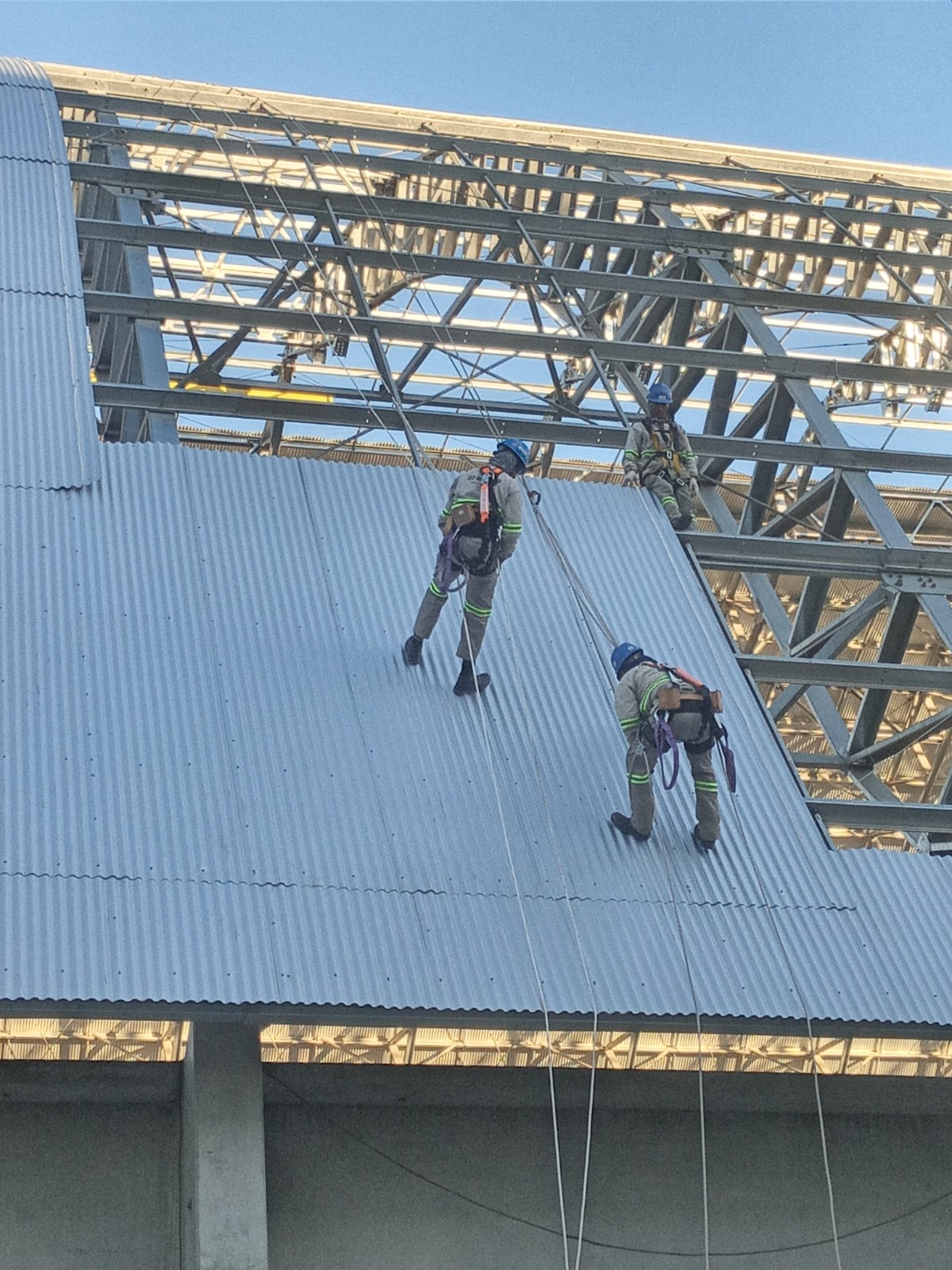

A estrutura secundária é formada por terças perfiladas tipo “C”, apoiadas sobre as treliças, também galvanizadas a fogo. Essas terças servem de suporte para as telhas metálicas onduladas com acabamento zincalume.
Além da estrutura principal e secundária, a galvanização a fogo também está presente em:
· Estrutura de ancoragem da linha de vida, formada por pontaletes instalados na cobertura, essenciais para a segurança dos trabalhadores;

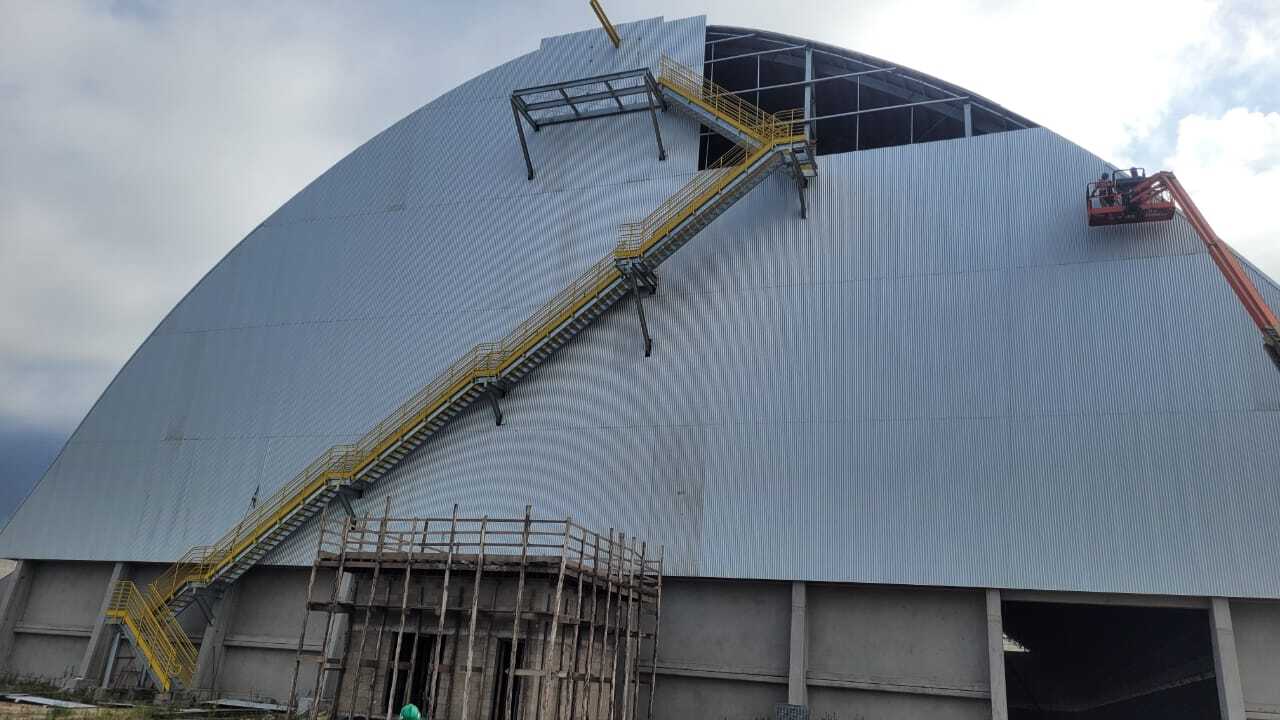

· Escadas do tipo marinheiro e escadas de lance, igualmente galvanizadas, assegurando durabilidade mesmo sob exposição direta às intempéries.
Cuidados de Projeto
Para garantir o desempenho da galvanização, foram adotados rigorosamente os requisitos construtivos de projeto, entre eles:
· Furações de alívio para permitir a saída de ar e a entrada do zinco líquido, evitando bolsões de pressão interna;
· Posicionamento correto desses furos em pontos opostos ou cantos, assegurando cobertura uniforme;
· Execução de soldas contínuas, prevenindo falhas de revestimento em frestas.
Considerações Finais
Com a aplicação de conceitos avançados de projeto, fabricação e montagem, aliados à proteção assegurada pela galvanização à fogo, o Armazém 3 Vanzin, é um empreendimento com grande desempenho estrutural, durabilidade e segurança operacional, que atende plenamente às demandas logísticas e ambientais do setor de armazenagem de grãos.
